Силовой кабель. Основные виды, их сфера применения и метод маркировки
Силовой кабель (СК)– это электропровод, применяемый в разных сферах промышленности и в быту человека для передачи электроэнергии. В практическом смысле под определением СК всегда подразумевается кабель для передачи электрического тока промышленных частот от главного распределителя (ГРЩ) до потребителей (ГОСТ ГОСТ 15845-80 (СТ СЭВ 585-77).

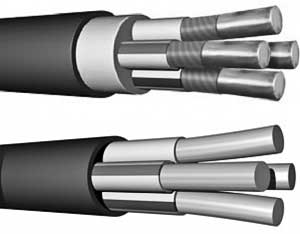

Основными составляющими элементами конструкции силового кабеля являются токопроводящая жила (одна или несколько), изоляция и оболочка. В зависимости от сферы использования кабелей, меняются их конструкция, габариты, материалы изготовления и маркировка.
Современные технологии производства существенно улучшили технические характеристики оригинальной версии СК, доработав ее дополнительными элементами типа брони, подушки под броню, специального экрана, поясной изоляцией и заполнителем. Все эти новшества положительно влияют на общие показатели, повышая пропускную способность, продлевая срок эксплуатации и увеличивая степень безопасного использования электрокабеля.
Основными материалами для токопроводящих жил служат медь или алюминий. Функции изолирующего элемента выполняет пропитанная специальным раствором бумага, полимер, резина, поливинилхлорид. Также СК разделяют на типы в соответствии с используемым видом материала для их оболочки. Чаще это свинец или алюминий. Эти металлы выполняют роль наиболее надежной защиты изоляции. Свинцовая оболочка СК выдерживает даже воздействие агрессивных сред – щелочные растворы или пары. Алюминий более уязвим.
Материал жил, оболочки и изоляции определяет вид силового электропровода. У каждого вида СК своя сфера применения, достоинства и недостатки.
Полимерный более универсален. Он вполне может быть использован как при высоком, так и при низком уровне напряжения. Такой СК отличается высокими техническими характеристиками и сравнительно малым весом. Этот тип часто используют в местах повышенного риска возникновения коротких замыканий. Эксплуатационный интервал температур у такого СК составляет −50…+50°C. При коротких замыканиях провод способен выдерживать до +250 °C.
Электропровода с бумажной изоляцией могут проводить токи напряжением от 1 до 750 киловатт при частоте 50 гигагерц. Данный тип СК предназначен для распространения и передачи электроэнергии при номинальном напряжении до 35 кВ включительно - ГОСТ 18410-73.
Резиновая изоляция позволяет эксплуатировать СК для прокладки на трассах с неограниченной разностью уровней – госстандарт 433-73, поливинилхлоридная – для прокладки в электрических сетях с номинальным переменным напряжением 0,66 кВ, 1-6 кВ - ГОСТ 16442-80.
Маркируется силовой кабель цветом или буквенными аббревиатурами.
