Состав проектной документации трубопроводов

Проектную документацию для изготовления и монтажа технологических трубопроводов разрабатывают отраслевые технологические проектные институты, а также специализированные проектные организации в соответствии с нормами проектирования.

Состав, содержание и вид проектной документации устанавливается в зависимости от назначения трубопровода, его сложности, места прокладки (внутрицеховые и межцеховые), материала и диаметра труб. Проектная документация должна содержать необходимые данные для обеспечения индустриального изготовления и монтажа трубопроводов.

В настоящее время при разработке проектной документации применяют два способа проектирования: графический и модельномакетный. В состав проектной документации при графическом и модельно-макетном способе проектирования входят: заглавный лист, монтажно-технологическая схема, монтажные чертежи, принципиальная схема контроля и автоматики (КиА), установочные чертежи оборудования, чертежи дополнительных металлоконструкций для креплений, ведомости трубопроводов с их характеристикой, сводные спецификации деталей, арматуры, креплений и других материалов. Кроме того, в состав проектной документации входят деталировочные чертежи трубопроводов, необходимые для централизованного изготовления узлов и их монтажа.

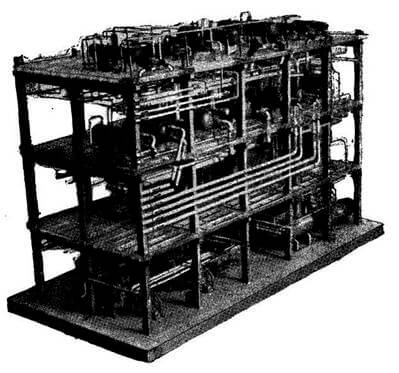

Рабочий макет установки

Рис. 116. Рабочий макет установки


При проектировании с применением макетов (рис. 116) в состав проектной документации, кроме того, включается пояснительная записка к макету, макет и упрощенные монтажные чертежи (взамен монтажных чертежей, которые выполняются при графическом способе проектирования). Пояснительная записка к макету раскрывает изобразительные средства, масштаб и допуски, приемы и способы использования и хранения макета при строительстве.

Состав проектной документации по изготовлению и монтажу межцеховых трубопроводов тот же, что и по внутрицеховым трубопроводам, но вместо монтажно-технологических схем разрабатывают объединенную схему всех трубопроводов и план трасс (эстакад, каналов, лотков) на базе генерального плана. Для четкой организации и грамотного выполнения монтажных работ помимо основной проектной документации на трубопроводы необходимо иметь общие технические условия, инструкции и правила. Организационные указания по монтажу трубопроводов и данные об объемах трубопроводных работ включаются в проект производства монтажных работ, разрабатываемый на каждый объект.

1. Что входит в состав документации на технологические трубопроводы?

2. Какие применяются способы проектирования?
