УНП2-7-65 - Условия эксплуатации / Технические характеристики установки для нанесения антикоррозионного покрытия трубопроводов

1. Введение

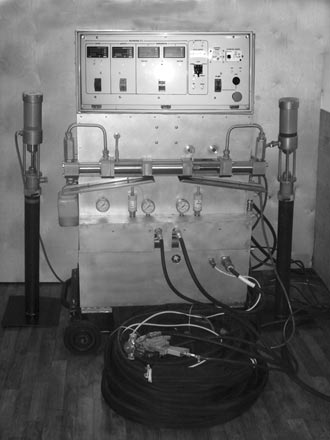

Общий вид установки УНП-2-7-65

1.1. Руководство по эксплуатации предназначено для изучения конструкции и обеспечения эксплуатации установки для нанесения покрытий УНП2-7-65 (в дальнейшем по тексту именуемой «установкой») и определяет порядок монтажа и подготовки установки к работе, порядок работы и способы устранения возможных неисправностей.

1.2. Установка предназначена для подготовки (разогрев, транспортирование, дозирование) компонентов быстро отверждающейся мастики, смешения компонентов и нанесения мастики на металлические поверхности для защиты их от коррозии. Установка может быть использована для нанесения покрытия (мастики) на поверхность газовых труб, запорной арматуры (задвижки, вентили и пр.) и других объектов.

1.3. Обслуживать установку должны минимум два человека, например, изолировщик, выполняющий непосредственное нанесение покрытия, и оператор, контролирующий нормальное течение технологического процесса и консервирующий установку при длительных перерывах в работе.

1.4. Оператор должен иметь квалификацию соответствующую 5-6 разряду, а изолировщик - 4-5 разряду.

2. Условия эксплуатации установки

2.1. Установка предназначена для работы в условиях производственного помещения (стационарном или передвижном, например, в КУНГе) и на открытом воздухе при отсутствии атмосферных осадков.

2.2. Температура воздуха в помещении должна находиться в пределах от +5°С до +50°С, относительная влажность не более 80% и атмосферное давление от 86 до 107 кПа (от 650 до 800 мм рт.ст.). Такие условия должны сохраняться в течение всего времени эксплуатации установки, включая и перерывы в работе (за исключением хранения законсервированной установки).

2.3. После хранения установки в холодном помещении (условия хранения приведены в разделе 8) или после транспортирования её при отрицательных температурах, необходимо выдержать установку в условиях отапливаемого помещения не менее 6 часов, если температура воздуха в помещении от +5°С до +15 С, и не менее 2 часов, если температура воздуха в помещении больше+15 С.

2.4. Допускается использование установки на открытом воздухе при отсутствии атмосферных осадков, ветра с пылью и защите установки от прямых солнечных лучей, при соблюдении климатических требований, изложенных в п. 2.2.

2.5. Не допускается отклонение характеристик источников питания установки от характеристик указанных в разделе 3.

3. Технические характеристики

3.1. Производительность, кг/мин 5 ... 7
3.2. Объемное соотношение компонентов (смола/отвердитель ) 100 : 73,3
3.3. Температура компонентов при подаче в распылительный пистолет,°С 65±5
3.4. Напряжение питания трехфазное, В, Гц 380±45, 50±1
3.5. Максимальная потребляемая мощность, кВт 24
3.6. Давление воздуха на входе в установку, МПа 0,5±0,1
3.7. Расход воздуха, м3/мин, не более 0,5
3.8. Габариты блока подготовки компонентов, мм
длина 1130
ширина 680
высота 1495
3.9. Масса, кг: установки 350
блока подготовки компонентов 250
3.10. Общая длина шланга между блоком подготовки компонентов и пистолетом, м 29
ВНИМАНИЕ ! По результатам эксплуатации установки происходит постоянное усовершенствование её конструкции, в связи с чем возможны некоторые отличия постав-ленной Вам установки от описанной в Руководстве.
