Контроль изоляции с применением автоматов типа 2М: принцип работы и конструкция

автомат 2М

Для контроля состояния электрических сетей применяются автоматические устройства (АКИ – автомат контроля изоляции). Основная цель использования подобного рода автоматов – зашита электрических силовых цепей.

Виды

В зависимости от климатических условий, а также ряда других факторов, для контроля изоляции требуются автоматы разного типа. В условиях российского климата наиболее распространённым видом принято считать автомат контроля изоляции второго варианта исполнения – АКИ 2М.

АКИ-2М: назначение

Данный тип исполнения автоматического оборудования контроля изоляции используется для защиты электрических силовых цепей в системе обогрева узлов перевода стрелок. После подключения к системе, устройство обеспечивает автоматическое срабатывания при возникновении таких критических ситуаций как:

  • негативное воздействие системы обогрева на электрические цепи, вызванное попаданием воды;
  • обледенение системы обогрева;
  • аварии, спровоцированные неправильными действиями обслуживающего персонала системы обогрева, спровоцировавшие критическое значение тока на том или ином участке цепи.

Особенности конструкции автомата контроля изоляции 2М

Автомат представляет собой альянс электронного блока питания и управления в виде штепсельного реле первого класса – НШ. Устройство срабатывает при изменении силы тока в цепи, благодаря чему осуществляется ее контроль. В случае возникновения проблем с изоляцией рельсовой цепи, питающей электрические нагреватели, автомат сразу срабатывает и подает сигнал.

В среднем, для того чтобы получить сигнал от АКИ-2М, отправляемый автоматов на пульт ДСП, требуется не более 0,6-0,7 секунды. Уведомление автомата контроля представляет собой световую сигнализацию.

Что касается точности срабатывания АКИ, то этот показатель зависит от емкости электрической цепи. Однако в любой случае, настройки порога срабатывания, который варьирует от 27 или 7,2 кОм, гарантировано обеспечивает защиту персонала.

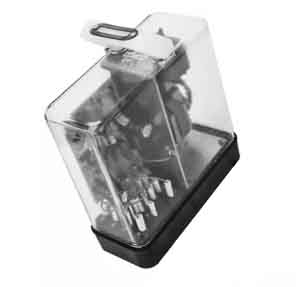

Автомат контроля изоляции серии 2М основан на плате НШ. К ней прикреплен электронный блок. Крепления осуществляется посредством кронштейна. Выходные и входные повода крепятся к основанию. Вся конструкция защищена коробкой из прозрачного ударопрочного ПВХ-материала.

Требования к условиям эксплуатации

Благодаря высоким техническим характеристикам, АКИ может работать при разных температурах (-40…60° С), с отклонением по напряжению (-10… +15%). Такие автоматы можно применять даже на трехфазных системах электроснабжения.
